饰材料检测 新项目上线！  来看看你的首饰有多“抗造”

  

  日常生活中，我们佩戴的首饰难免经历各种考验：项链扣子会不会突然松开？戒指戴久了表面为什么变暗？新买的K金手链耐磨吗？这些问题，现在都可以通过科学检测找到答案。近日，广州职业技术大学珠宝首饰及新材料研究中心新增首饰材料检测项目，引入多种专业设备，专门给首饰做“全身体检”。今天就来扒一扒，你的首饰到底有多结实、多抗造、会不会掉色？

  

  第一弹：力学性能测试 你的首饰有多“结实”？

  首饰在日常佩戴中，免不了受到拉扯、摩擦甚至不小心的磕碰。力学性能测试，就是用专业设备模拟这些场景，看看首饰到底能承受多少“折腾”。

  1.硬度测试：表面耐不耐划？

  设备：显微硬度计

  检测内容：金属表面硬度、镀层硬度

  重点关注部位：金属表面

  硬度是衡量材料抵抗局部变形的能力，简单说就是“容不容易被划伤”。贵金属材料的测试结果以维氏硬度（HV）呈现。比如，某批次金属硬度实测为170 HV0.2（0.2表示0.2 Kg的载荷，即200 gf），而标准要求为200 HV0.2，那就说明这批产品硬度不足，可能工艺控制不到位，或者成分配比有问题。

  

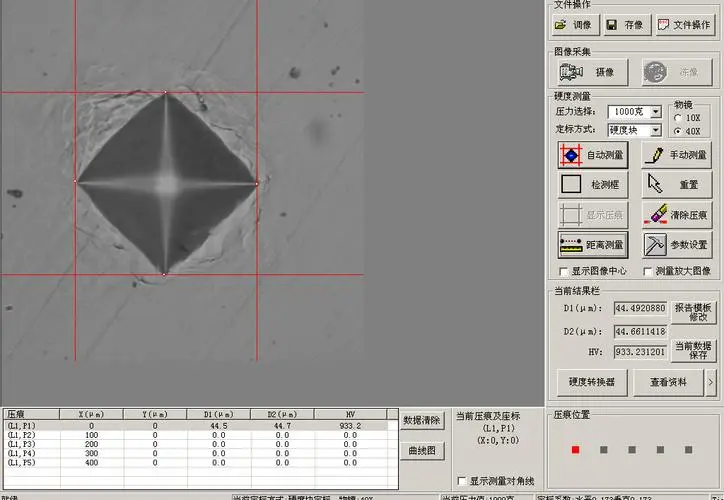

  图1：显微硬度计下的硬度测试

  

  2.拉力与疲劳测试：搭扣会不会断？

  设备：万能材料试验机、疲劳试验机 检测内容：拉伸强度、焊点牢固度、疲劳强度

  重点关注部位：手链、戒指以及手链搭扣、项链环扣等受力点

  手链的龙虾扣会不会一扯就开？项链的环扣反复开合后会不会断裂？通过拉力测试，我们可以获得最大拉力值，对照行业安全标准，评估佩戴中的脱落风险。疲劳测试则模拟反复开合3000次后，观察是否出现卡顿不回弹等失效现象，判断其耐用程度。

  

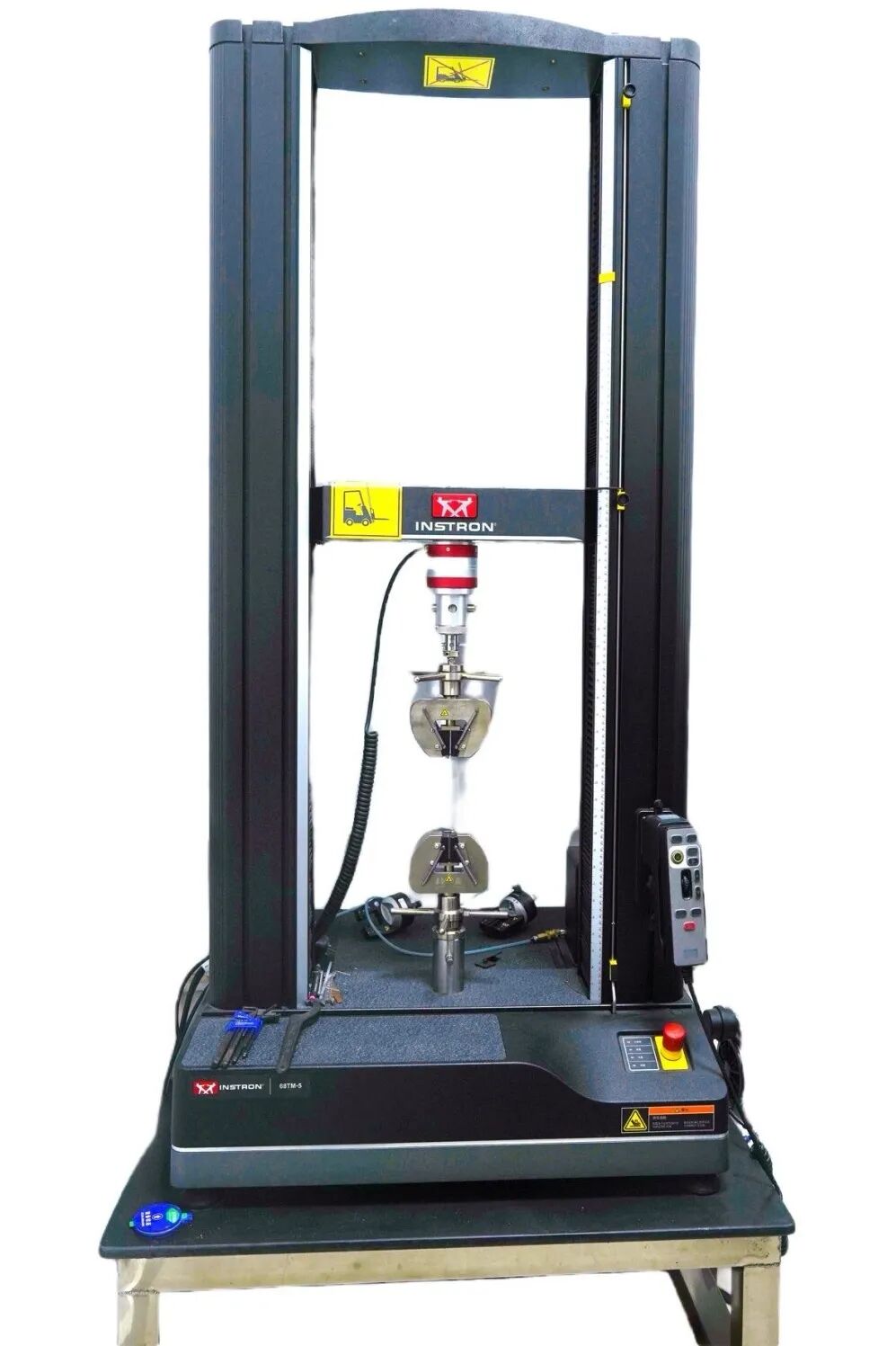

  图2：万能材料试验机

  

  3.耐磨测试：戴久了会不会变“哑光”？

  设备：摩擦磨损试验机、六角滚筒研磨机 检测内容：贵金属基体或镀层耐磨性

  重点关注部位：贵金属原材料、首饰产品

  耐磨性反映材料抵抗表面损耗的能力。通过对比测试，可以评估新工艺或新材料是否比原来的更耐磨。例如，新型K金或新工艺镀层较原来磨损量减少多少；或产品在仿真环境中研磨后，表面粗糙度变化小于20%，才认为符合出厂标准。

  

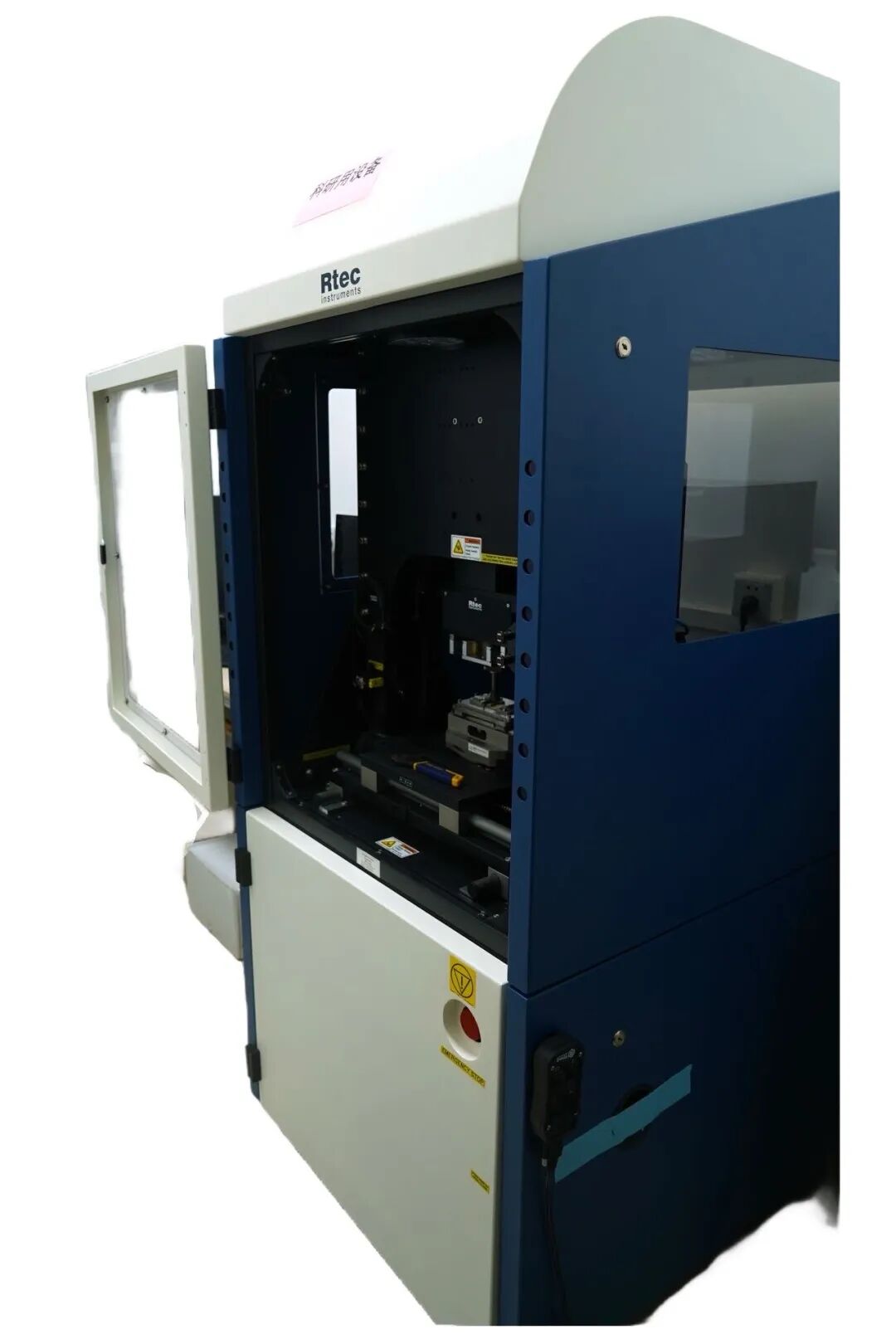

  图3：摩擦磨损试验机

  

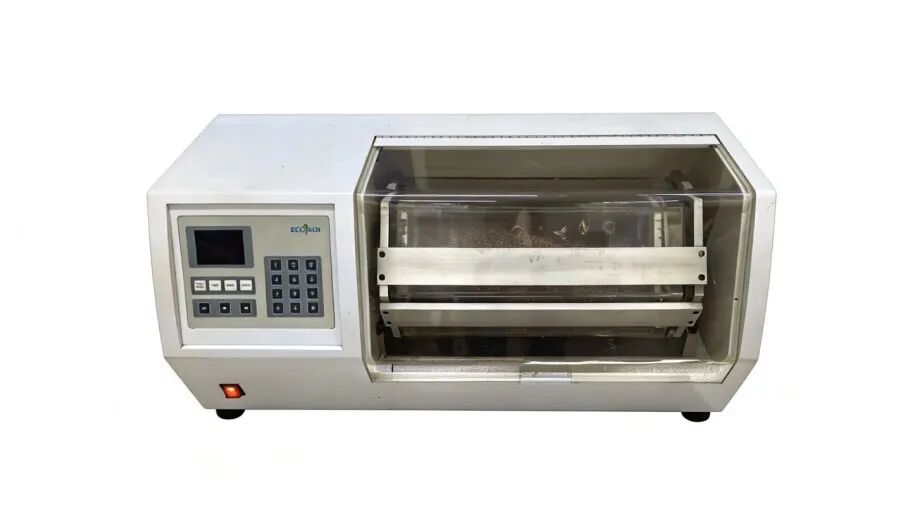

  图4：六角滚筒研磨机

  

  科普小贴士：硬≠耐磨！

  最后划个重点！很多小伙伴以为硬度高就等于耐磨，但硬度只是影响耐磨性的因素之一，二者并不完全正相关。随着硬度升高，材料脆性可能增加，反而容易因裂纹扩展导致大面积剥落。实际上，耐磨性还跟材料的韧性、导热率、微观组织、表面粗糙度有关，甚至摩擦速度、应力、润滑状态等外部因素都会影响结果！

  

  4.抗变形测试：空心首饰会被压扁吗？

  设备：万能材料试验机+三维激光共聚焦显微镜或普通光学显微镜

  检测内容：抗冲击变形、抗静压力变形

  重点关注部位：空心结构、突出部位

  空心首饰轻盈美观，但抗压能力如何？我们可以通过两种方式测试：一是模拟跌落，观察同一高度坠落后不同批次产品的变形程度；二是在固定载荷下，观察首饰在静压力作用下的形变情况。数据会告诉我们，哪些设计更“抗压”。

  

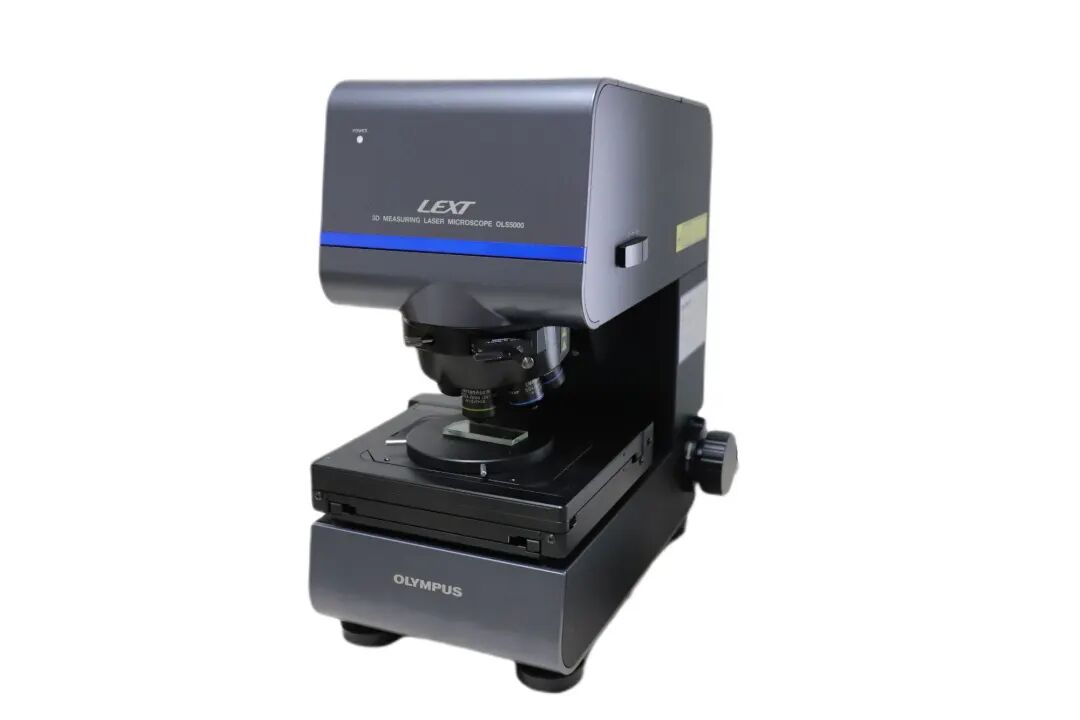

  图5：激光共聚焦显微镜

  

  第二弹：表面与界面分析 会不会变色？会不会致敏？

  首饰接触皮肤，尤其是夏天出汗多的时候，耐腐蚀性能就显得尤为重要。这部分检测主要回答两个问题：首饰会掉色吗？会导致皮肤过敏吗？

  1.耐腐蚀性测试： 汗液侵蚀会怎样？

  设备：场发射扫描电子显微镜、电化学工作站、盐雾试验箱

  检测内容：首饰的耐腐蚀性、镀层致密性、镀层的失效分析、镍释放量预测

  重点关注部位：接触皮肤的金属表面

  通过电化学测试，可以获得材料的电化学交流阻抗、自腐蚀电位和腐蚀电流密度：电化学交流阻抗越大、电位越正、电流密度越小，说明材料越耐腐蚀，金属离子越不容易析出。盐雾试验则模拟恶劣环境，观察样品表面是否变色以及变色面积大小，判断镀层对基体的保护能力。如果镀层失效，我们还可以用扫描电镜对失效区域进行微纳尺度的形貌观察，结合能谱分析元素差异。比如，如果在腐蚀区域检出基底元素，说明镀层失效，原本可能存在空隙或厚度不均，导致防护能力下降。

  

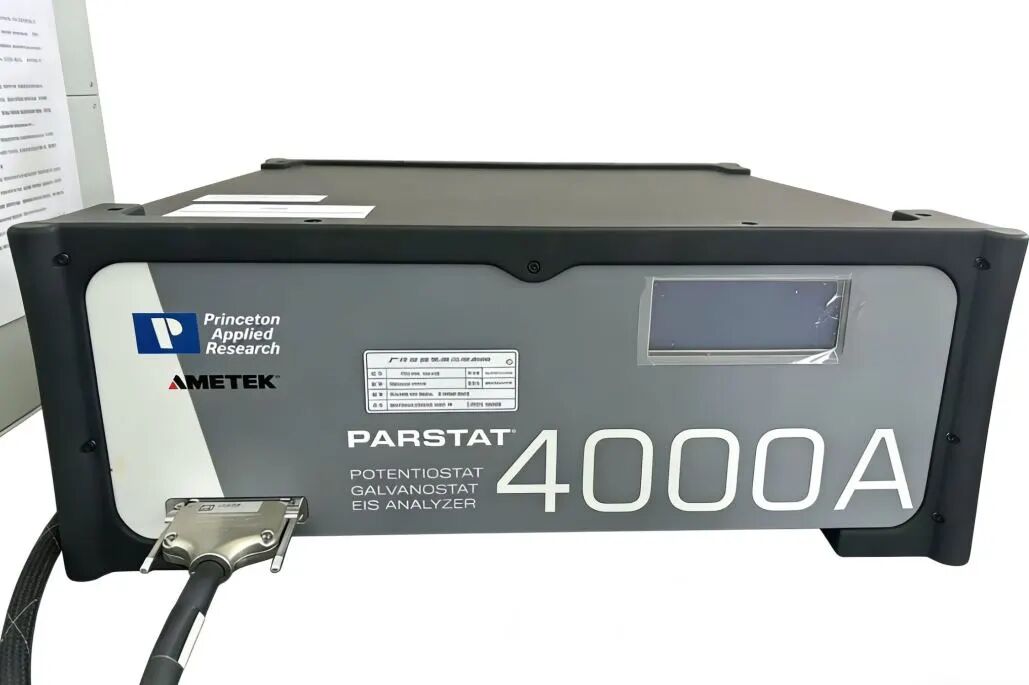

  图6：电化学工作站

  

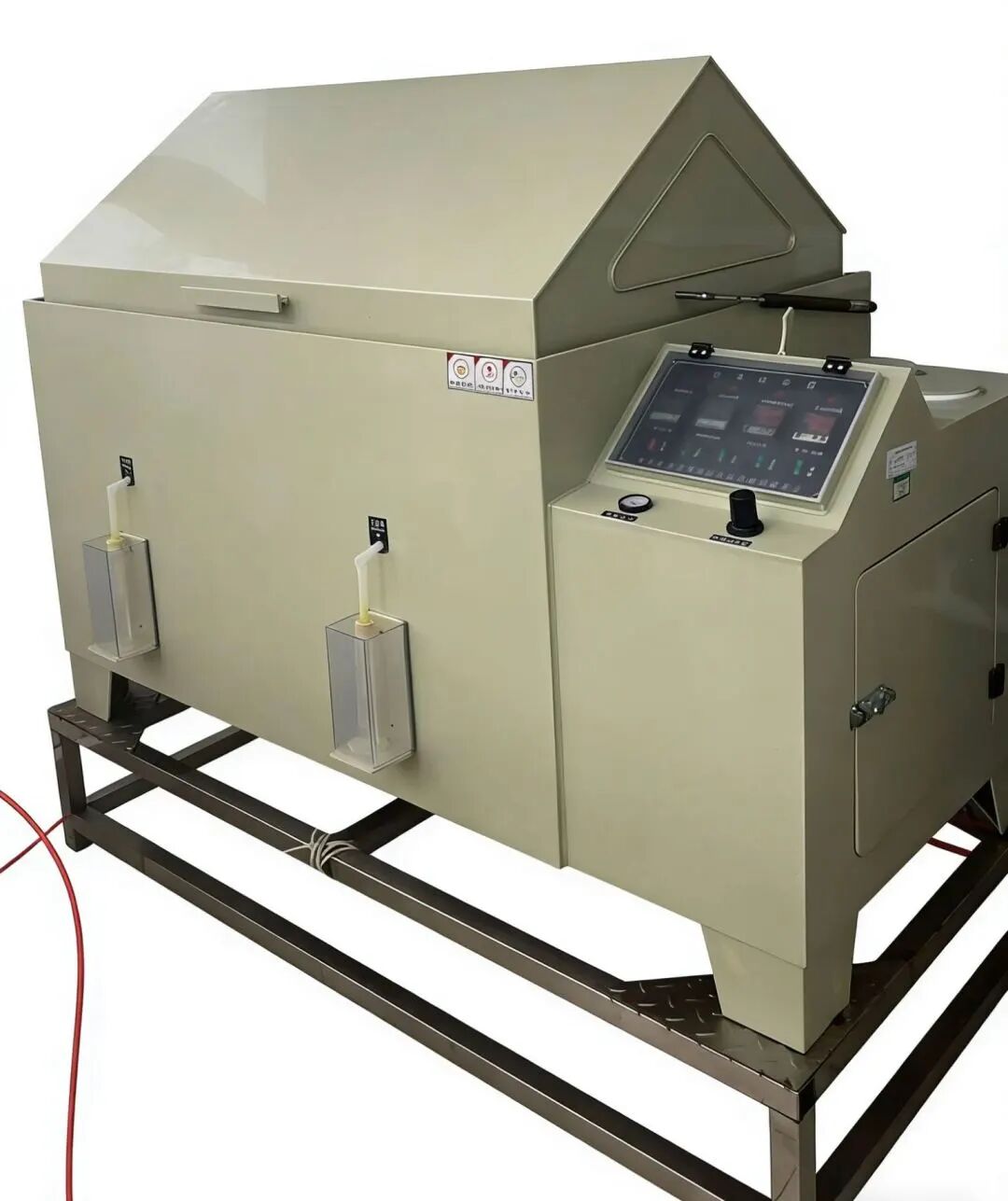

  图7：盐雾试验机

  

  2.表面腐蚀产物分析：变色了？是谁的锅？

  设备：X射线光电子能谱(XPS)/能谱分析

  检测内容：腐蚀后表面变色产物、氧化层成分

  重点关注部位：最表层几纳米深度

  银首饰变色，是氧化还是硫化？通过XPS分析，可以获得化合物的元素组成和价态信息，快速区分是哪种氧化物或硫化物在作怪；还有铜表面的氧化层是氧化铜（CuO）还是氧化亚铜（Cu₂O）、仿金膜层是TiN还是Ti2N都可以用XPS来确定。 此外，如果在金层表面检测到扩散出来的镍元素，说明镀层可能存在微孔，长期佩戴存在致敏风险。

  

  图8：X射线光电子能谱（XPS）

  

   一件首饰，既是装饰品，也是陪伴日常的物件。它的耐用性和安全性，值得被认真对待。我们用数据说话，为产品质量保驾护航。欢迎有检测需求的单位和个人咨询了解。

  咨询电话：02034735547

  

  

   信息来源：珠宝之窗
